管線焊道清理噴砂機於台中沿海管件預製廠之局部加壓調校與磨料分選異常排查
中部沿海管件預製廠承接油氣管線對接焊道之外觀清理與探傷前處理，現場採用小容量加壓式管線焊道清理噴砂機針對已完成組對之環焊縫及熱影響區進行局部除鏽除漆，保留母材其餘部位原有塗層。每年六至九月午後相對濕度常達 80%～88%，且預製廠緊鄰海岸鹽分沉降量偏高。近期產線反應「焊道局部噴砂後仍殘留微細漆膜痕跡導致著色滲透檢測（PT）無法判定」及「分選篩網頻繁堵塞造成新舊磨料混合比例失衡、出砂束流不穩」，經實測確認當碳化鎢噴嘴由原廠 5.0 mm 磨耗至 6.45 mm 時，不鏽鋼丸與角形鋼砂混合磨料之衝擊動能由 8.7 J 降至 6.1 J，焊道兩側過渡區表面粗糙度 Ra 值無法穩定維持於管線焊接規範要求之 37.5～62.5 μm，致使滲透探傷清洗劑無法充分潤濕微裂紫。
噴嘴材質兩難——焊道局部噴砂之耐磨與抗鹽霧取捨
管線焊道清理噴砂機因作業口徑小、工作距離近（80～150 mm），噴嘴承受更高局部衝擊速度。現場同步測試 316 不鏽鋼噴嘴與碳化鎢（硼碳化物）噴嘴：316 不鏽鋼耐沿海高濕鹽霧腐蝕表現佳，但在連續局部高衝擊下硬度不足，平均有效工時約 48 小時即出現內徑偏磨橢圓化；碳化鎢噴嘴耐磨性優異，單支可用 186 小時以上，惟停用期若未徹底吹乾並密封存放，噴嘴本體微孔隙處在高濕環境中生點蝕鏽痕，造成小口徑噴束發散、焊道邊緣清理不均。經評估採行「分級替換對策」：梅雨季及高濕月份優先使用 316 不鏽鋼噴嘴並縮短每 30 工時口徑檢測頻率；乾季兩班制量產時全面改用碳化鎢噴嘴，停用期噴塗防鏽油並置入除濕櫃（相對濕度≦42%），兼顧耗材成本與焊道清理品質。
高頻故障閉環排查
故障一：焊道殘留微細舊漆膜導致 PT 檢測受干擾
- 故障特徵：目視焊趾區已呈金屬本色，但滲透劑塗佈後顯像劑出現模糊擴散，局部無法判讀；粗糙度檢測規量測 Ra 值偏低（30～35 μm）。
- 多維溯源：結構面確認噴嘴磨耗致衝擊動能不足且噴束發散；工況面為操作者習慣以單一角度環繞噴掃，焊趾陰影區未受垂直衝擊；環境面因午後高濕導致混合磨料中細粉比例偏高（＞18%），遮蔽微區衝擊效果。
- 緊急處置：更換噴嘴、調整噴射角度以 30°～45° 交錯雙向噴掃焊趾區，暫時改善殘留現象。
- 根治改造：於磨料回收回路加裝雙層振動篩（上層 2.0 mm、下層 0.2 mm），強制移除細粉使－200 目占比維持於 8%～12%；調整混合磨料中新料補充比例為每班次 12%～15%。
- 預防保養：每班次開工前以標準試片驗證 Ra 值，噴嘴內徑每 30 工時測量一次，磨料取樣篩分每週執行並記錄細粉占比。
故障二：分選篩網堵塞造成新舊磨料混合比例失衡與出砂脈動
- 故障特徵：加壓罐顯示正常但噴槍束流呈現週期性變弱，持續 5～10 秒後恢復，伴隨篩分機振動馬達負載電流由 3.8 A 升至 5.2 A。
- 多維溯源：結構面確認上層篩網破損導致大片漆皮與結塊混入下層堵塞孔徑；工況面為回收磨料含水率偏高（＞0.35%）增加黏附性；環境面午後驟雨前後相對濕度驟升加劇篩網表面結露。
- 緊急處置：停機清理篩網並敲除附著結塊，暫時恢復正常分選。
- 根治改造：更換為不鏽鋼沖孔板篩網並加裝自清彈跳球組，磨料回收螺旋輸送機上加裝小型旋風除濕段，入庫前強制測含水率。
- 預防保養：每日作業結束清空篩分機殘料並以壓縮空氣吹淨，梅雨季增加為每班次清空吹淨一次，篩網累計工時達 900 小時或孔徑磨耗擴大 15% 即更換。
局部加壓系統調校與穩定運作參數區間

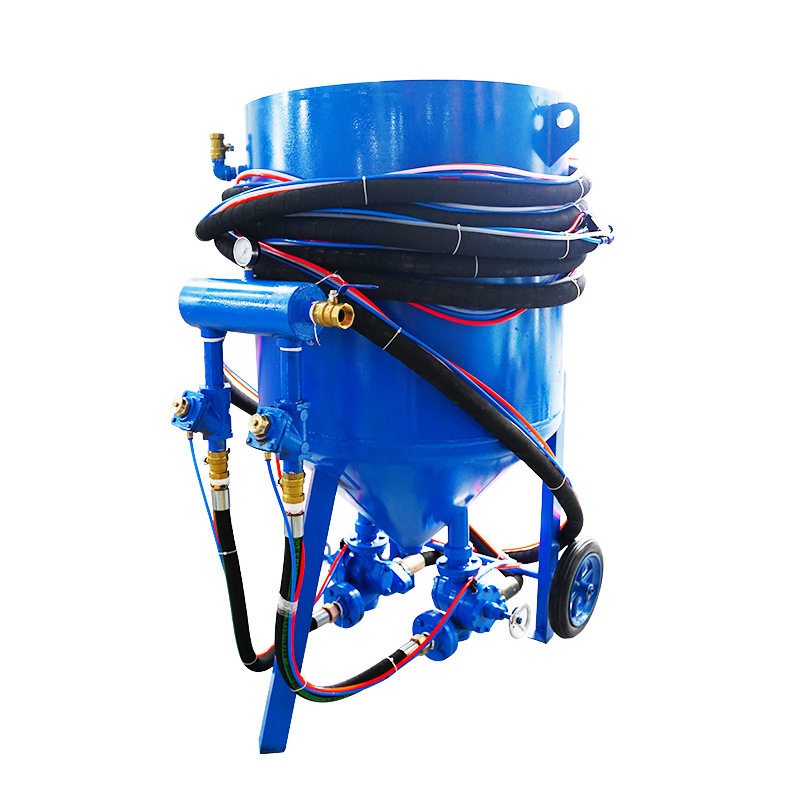

管線焊道清理噴砂機多採 0.1 m³ 或 0.15 m³ 小型加壓砂罐，配套之主馬達額定功率 7.5 kW，實測啟動湧浪電流 68 A，三相不平衡率 2.6%，待機功耗 0.48 kW。經調整變頻驅動器啟動斜坡由 1.8 秒延長至 4.2 秒，湧浪電流降至 51 A，降低對預製廠低壓盤之衝擊。
針對管徑 Φ50～Φ600 mm 之環焊縫局部清理，建議工作壓力維持於 4.5～5.5 bar（小口徑焊道取下限避免過噴損傷熱影響區），噴嘴距焊趾 80～150 mm，噴射角度 30°～45°，以環繞交錯手法確保焊趾陰影區受衝擊。每批次以粗糙度檢測規於熱影響區抽測，若 Ra 值偏離目標區間應先檢查噴嘴磨耗量、混合磨料細粉占比及氣源壓力。空壓機管路末端每班排放冷凝水，移動作業電纜須符合粉塵防爆門等級，集塵桶（若配置局部集塵罩）每班清運並確認防爆泄壓裝置功能正常。
環評合規對照與局部作業粉塵控管
環評合規部分，台灣 CNS 14165 及《勞工安全衛生設施規則》規定作業場所一般性粉塵濃度低於 8 mg/m³，局部噴砂工位須設移動集塵或圍簾抑制擴散；大陸 GB 16297《大氣污染物綜合排放標準》二級標準要求周界粉塵濃度不得超過 10 mg/m³，集塵設備須符合 GB 15577 粉塵防爆規範加裝泄爆片。管線焊道局部噴砂雖磨料消耗量低，仍建議以小型濾筒集塵器搭配鵝頸吸氣罩置於噴射下風向 300 mm 內，實測作業區粉塵濃度可降至 4.8 mg/m³ 以下，順利通過兩岸駐廠環安與第三方管線預製檢驗。
常見提問：管線焊道清理噴砂時如何判斷噴嘴已過度磨耗？ 當噴嘴內徑磨損量超過原廠規格 0.6 mm（如 5.0 mm 磨至 5.6 mm 以上），或衝擊動能明顯下降導致 Ra 值無法穩定達標且 PT 檢測受舊漆殘留干擾，即應更換。
