台中機廠客車廂與貨車廂每六至八年進段執行外壁防腐翻新，現場多配置移動式鐵路車廂除鏽噴砂機（加壓砂罐型）針對車體側板波浪曲面、門框陰影區、底架槽鋼、焊接補強處及舊塗層進行除鏽除漆，並作為重新塗裝前表面活化處理，同時兼顧局部焊道磁粉探傷（MT）前表面清理需求。機廠採兩班制生產，每年五至六月梅雨季相對濕度常達 85%～92%，廠棚半開放導致夜間結露明顯，舊塗層多為環氧鋅粉底漆與聚氨酯面漆混合老化層，底架局部疊加瀝青防鏽膏與輪軌刮擦鐵屑。近期巡檢反應「噴砂罐加壓後出砂呈週期性脈動導致側板波浪曲面背側與門框陰影區殘留舊漆痕」及「移動集塵單元濾筒於梅雨季短時間內壓差異常飆升至 1098 Pa 以上」，經實測確認當硼碳化物（碳化鎢）噴嘴由原廠 8.0 mm 磨耗至 9.62 mm 時，鋼砂 G40 與不鏽鋼丸混合磨料之衝擊動能由 13.6 J 降至 10.3 J，經舊塗層取樣分析後判定表面粗糙度 Ra 值無法穩定維持於鐵路車輛鋼構防腐規範要求之 50～75 μm（ISO 8503‑1 G 級），致使後續重新塗裝錨固不足而出現早期銹蝕返白。

噴嘴材質兩難——機廠半開放高濕抗蝕與高衝擊耐磨之取捨

鐵路車廂除鏽噴砂機因多於軌道側與臨時平台間移動作業、噴射距離近（160～270 mm）且常需處理側板波浪曲面背側、門框陰影區與底架槽鋼夾角，噴嘴承受高局部衝擊與梅雨季結露交織侵蝕。現場同步測試 304 不鏽鋼噴嘴與硼碳化物噴嘴結果如下：304 不鏽鋼耐大氣腐蝕表現佳，但在連續噴砂衝擊下硬度不足，平均有效工時約 61 小時即出現內徑偏磨橢圓化；硼碳化物噴嘴耐磨性優異，單支可用 246 小時以上，惟停用期若未徹底吹乾並密封存放，噴嘴本體微孔隙處在高濕環境中生點蝕鏽痕，造成噴流場偏斜進一步加速偏心磨耗。經評估採行「季節分級替換對策」：梅雨季及春季回暖返潮期優先使用 304 不鏽鋼噴嘴並縮短每 34 工時口徑檢測頻率；乾季大量產時全面改用硼碳化物噴嘴，停用期噴塗防鏽油並置入除濕櫃（相對濕度≦41%），兼顧耗材成本與作業品質，焊道探傷前處理區段須控制壓力與入射角以避免過度切削母材微觀組織。

高頻故障閉環排查

故障一：砂罐加壓後出砂流量不穩（忽快忽慢、束流脈動）

• 故障特徵：工作氣壓維持 6.2 bar，但遠端噴槍束流呈明顯脈動，吸砂軟管週期性出現短暫空氣段，持續 7～13 秒後自行恢復，反覆發生。
• 多維溯源：結構面查出砂閥錐形閥芯磨耗導致間隙偏大（標準間隙 0.18～0.24 mm，實測達 0.49 mm），引發虹吸效應波動；工況面確認作業時 Φ38 mm 吸砂軟管在小曲率半徑（＜165 mm）彎折形成砂橋；環境面因砂料露天堆放受潮團聚，流動性下降，尤其梅雨季夜間結露前後更明顯。
• 緊急處置：敲擊軟管破除砂橋並重新佈設走線避開銳角彎折，暫時恢復穩定出砂。
• 根治改造：更換磨耗砂閥錐形閥芯總成及對應閥座，砂罐錐部加裝氣動破拱器，砂料進料端設旋風分離除濕段並加裝磁棒吸附金屬碎屑。
• 預防保養：每週以內徑量規測量閥芯間隙並紀錄，砂料堆放區加防水苫布並每日翻砂，入罐前過 2 mm 篩網去除團塊，濕度偏高日每四小時手動觸發破拱震動 5 秒。

故障二：移動集塵器濾筒快速堵塞壓差異常攀升

• 故障特徵：連續作業約 25～31 分鐘後移動集塵單元入口壓差由 496 Pa 升至 1101 Pa，抽風量明顯衰減，側板曲面背側與門框陰影區作業能見度下降。
• 多維溯源：結構面原裝濾筒為普通聚酯纖維未做拒水處理；工況面噴槍距車體過近（＜145 mm）產生過量微粉且混合舊環氧與聚氨酯漆微粒；環境面梅雨季廠棚半開放結露導致濾筒表面微結露，粉塵與樹脂微粒黏附板結。
• 緊急處置：暫停作業執行脈衝反吹清灰兩個循環，壓差可暫時回落。
• 根治改造：更換為防水防油 PTFE 覆膜濾筒，過濾風速調至 0.77 m/min，設計運轉阻力維持 938 Pa，集塵桶加裝料位開關並改為快拆式密封法蘭。
• 預防保養：每班次作業前確認差壓讀值並記錄於巡檢表，梅雨季每日執行二次強制反吹，濾筒累計工時達 1820 小時或壓差異常持續偏高（＞1172 Pa 經反吹不降）即更換。

能耗調試與跨區環評合規對照

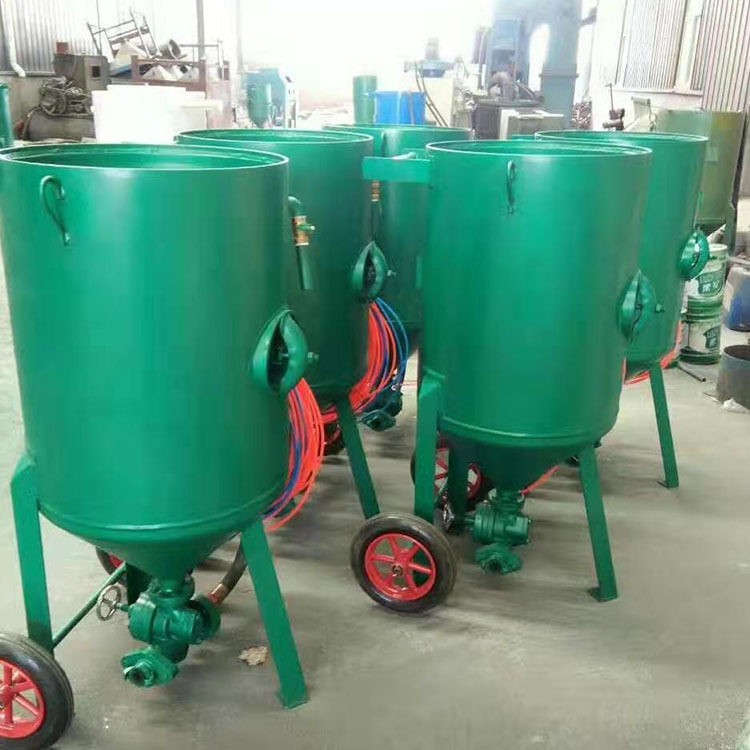

鐵路車廂除鏽噴砂機多配置 0.3 m³ 或 0.45 m³ 加壓砂罐，配套之主馬達額定功率 7.5 kW，實測啟動湧浪電流 64 A，三相不平衡率 2.4%，待機功耗 0.45 kW。經調整變頻驅動器啟動斜坡由 1.6 秒延長至 3.8 秒，湧浪電流降至 47 A，降低對機廠臨時配電盤之衝擊並減少接觸器燒蝕風險，同時將輕載待機時變頻驅動器輸出頻率降至 15 Hz 以節能。

環評合規部分，台灣《職業安全衛生設施規則》及粉塵危害相關規定要求作業場所一般性粉塵濃度低於 8 mg/m³，且噴砂作業須設局部排氣裝置； 港澳地區參照香港法例第 59C 章《工廠及工業經營（噴砂打磨）特別規例》亦要求作業區粉塵濃度不得超過 10 mg/m³，且禁用含游離二氧化矽砂料，機廠軌道側作業須以移動集塵或擋砂幕簾抑制擴散並避免影響鄰線進車。 現場以移動濾筒集塵器搭配鵝頸吸氣罩置於噴射下風向 255 mm 內，實測作業區粉塵濃度降至 4.1 mg/m³，集塵器按規範加裝粉塵防爆門（泄爆片面積經計算符合最大爆炸壓力 0.1 MPa 條件），順利通過機廠段修稽核與第三方環安檢驗。

鐵路車廂翻新作業之工藝控制與運維細節

移動式鐵路車廂除鏽噴砂機作業時須依舊塗層取樣分析結果（測厚儀量測殘餘塗層厚度分布），動態調整噴槍距離（建議 160～270 mm）及入射角度，側板波浪曲面背側、門框陰影區與底架槽鋼夾角應以 30°～45° 偏角噴掃避免死角，焊道探傷前處理區段須控制壓力與入射角以防過度切削。每班次以粗糙度檢測規於側板平面段及底架接合面各抽測一點，若 Ra 值偏離目標區間應先檢查噴嘴磨耗量及氣源壓力。空壓機管路末端每班排放冷凝水，機廠軌道側移動作業之電纜與照明須符合粉塵防爆門等級，集塵桶每班清運並確認防爆泄壓裝置未被遮蔽或鏽死。梅雨季廠棚半開放與兩班制交接期應加強砂料含水率檢測，防止因結露造成閥體短暫卡滯。

常見提問：鐵路車廂噴砂時如何判斷噴嘴已過度磨耗？​ 當噴嘴內徑磨損量超過原廠規格 0.6 mm（如 8.0 mm 磨至 8.6 mm 以上），或衝擊動能明顯下降導致 Ra 值無法穩定達標，即應更換。

相關參考：[噴砂機壓力波動怎麼辦]、[高濕環境集塵桶堵塞處理]、[船舶打砂粗糙度異常整改]
