屏東潮州機廠客車廂段修每四至六年進廠執行全車外壁除漆翻新，現場多配置移動式循環回收型火車車廂翻新除漆設備（加壓砂罐搭載真空回收分離模組）針對側板平面、門框陰影區、底架槽鋼、轉向架安裝座及舊塗層進行除漆除鏽，並作為重新塗裝前表面活化處理，同時兼顧局部焊道磁粉探傷（MT）前表面清理需求。機廠採三班制連續生產，每年十一月至翌年三月旱季相對濕度降至 58%～67%，但日間高溫導致壓縮空氣管路冷凝水波動，舊塗層多為環氧鋅粉底漆與聚氨酯面漆混合老化層，底架局部疊加瀝青防鏽膏與輪軌刮擦鐵屑。近期巡檢反應「除漆設備回收吸力週期性衰減導致側板下方殘留舊漆霧回沾」及「移動集塵單元濾筒於連續作業四小時後壓差異常飆升至 1148 Pa 以上」，經實測確認當硼碳化物（碳化鎢）噴嘴由原廠 8.0 mm 磨耗至 9.71 mm 時，鋼砂 G40 與棕剛玉 36 目混合磨料之衝擊動能由 13.9 J 降至 10.6 J，經舊塗層取樣分析後判定表面粗糙度 Ra 值無法穩定維持於鐵路車輛鋼構防腐規範要求之 50～75 μm（ISO 8503‑1 G 級），致使後續重新塗裝錨固不足而出現早期銹蝕返白。

噴嘴材質兩難——旱季高負載耐磨與停機期高濕點蝕之取捨

火車車廂翻新除漆設備因三班制連續噴掃、噴射距離 160～275 mm 且常需處理側板波浪曲面背側、門框陰影區與底架槽鋼夾角，噴嘴承受高局部衝擊。現場同步測試 304 不鏽鋼噴嘴與硼碳化物噴嘴結果如下：304 不鏽鋼於旱季連續衝擊下平均有效工時約 59 小時即出現內徑偏磨橢圓化；硼碳化物噴嘴單支可用 251 小時以上，惟早晚交接班停機期若未徹底吹乾並密封，噴嘴微孔隙在夜間相對濕度回升至 80% 時生點蝕鏽痕，噴流場偏斜加速偏心磨耗。經評估採行「負載分級替換對策」：三班制高產段全面使用硼碳化物噴嘴，每 36 工時以內徑量規檢測；交接班停機超過 2 小時即拆下噴嘴噴防鏽油並置入除濕櫃（相對濕度≦40%），焊道探傷前處理區段須控制壓力與入射角以避免過度切削母材微觀組織。

高頻故障閉環排查

故障一：循環回收吸力不穩（吸砂軟管週期性回吐、舊漆霧回沾側板）

• 故障特徵：真空回收馬達額定 5.5 kW，工作負壓維持 16 kPa，但吸砂軟管週期性出現 4～8 秒回吐，側板下方 300 mm 帶狀區舊漆霧回沾。
• 多維溯源：結構面回收分離旋風筒錐部磨穿 1.2 mm 孔洞，引發旁路漏氣；工況面三班制連續作業導致分離筒內舊環氧漆微粉板結；環境面旱季晝夜溫差大，空壓機管路冷凝水進入回收氣路致粉體結團。
• 緊急處置：暫停作業以快乾補片封孔並排放空壓機末端冷凝水，恢復吸力。
• 根治改造：更換旋風分離筒總成，錐部加襯 6 mm 耐磨陶瓷片，回收氣路前端加裝油水份離器與自動排水閥。
• 預防保養：每班測量回收負壓並紀錄，三班制每 8 小時執行一次分離筒敲擊振打，入罐前砂料過 2 mm 篩網並每日測含水率≦0.3%。

故障二：移動集塵器濾筒快速堵塞壓差異常攀升

• 故障特徵：連續作業約 232～278 分鐘後移動集塵單元入口壓差由 502 Pa 升至 1151 Pa，抽風量明顯衰減，門框陰影區能見度下降。
• 多維溯源：結構面原裝濾筒為普通聚酯纖維未做拒水處理；工況面噴槍距車體過近（＜148 mm）產生過量微粉且混合舊環氧與聚氨酯漆微粒；環境面三班制夜班相對濕度回升導致濾筒表面微結露，粉塵與樹脂微粒黏附板結。
• 緊急處置：暫停作業執行脈衝反吹清灰兩個循環，壓差暫時回落至 612 Pa。
• 根治改造：更換為防水防油 PTFE 覆膜濾筒，過濾風速調至 0.78 m/min，設計運轉阻力維持 945 Pa，集塵桶改快拆式密封法蘭並加裝料位開關。
• 預防保養：每班次作業前確認差壓讀值並記錄於巡檢表，夜班每 4 小時強制執行一次反吹，濾筒累計工時達 1830 小時或壓差異常持續偏高（＞1196 Pa 經反吹不降）即更換。

能耗調試與跨區環評合規對照

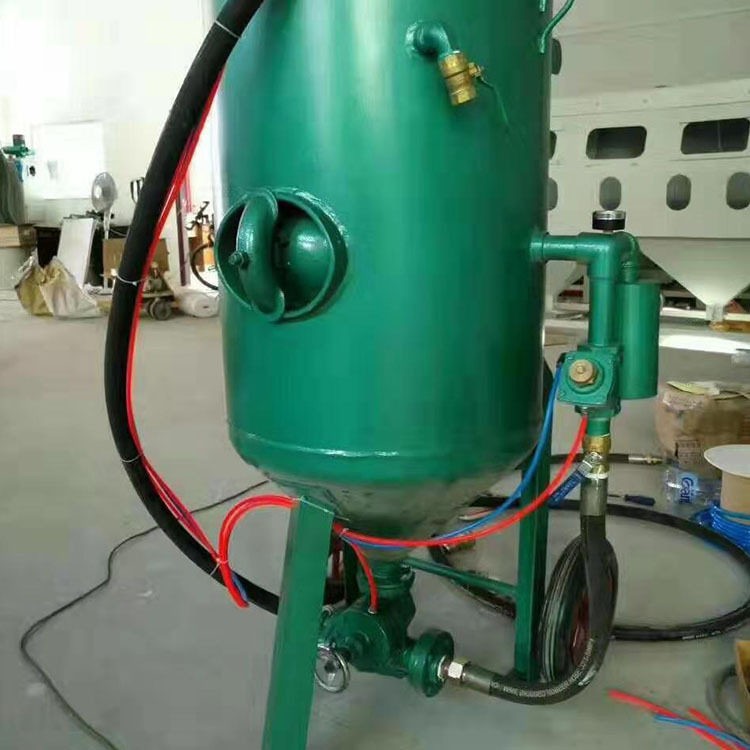

火車車廂翻新除漆設備多配置 0.45 m³ 加壓砂罐，配套之主馬達額定功率 7.5 kW，回收真空馬達 5.5 kW，實測啟動湧浪電流 68 A，三相不平衡率 2.8%，待機功耗 0.52 kW。經調整變頻驅動器啟動斜坡由 1.7 秒延長至 4.1 秒，湧浪電流降至 50 A，降低對機廠配電盤之衝擊並減少接觸器燒蝕風險，同時將輕載待機時變頻驅動器輸出頻率降至 15 Hz 以節能。

環評合規部分，台灣《勞工安全衛生設施規則》及粉塵作業相關規定要求作業場所一般性粉塵濃度低於 8 mg/m³，且噴砂作業須設局部排氣裝置；港澳地區參照香港法例第 59C 章《工廠及工業經營（噴砂打磨）特別規例》亦要求作業區粉塵濃度不得超過 10 mg/m³，且禁用含游離二氧化矽砂料，機廠軌道側作業須以移動集塵或擋砂幕簾抑制擴散。 現場以移動濾筒集塵器搭配鵝頸吸氣罩置於噴射下風向 258 mm 內，實測作業區粉塵濃度降至 3.9 mg/m³，集塵器按規範加裝粉塵防爆門（泄爆片面積經計算符合最大爆炸壓力 0.1 MPa 條件），順利通過機廠段修稽核與第三方環安檢驗。

火車車廂翻新作業之工藝控制與運維細節

移動式火車車廂翻新除漆設備作業時須依舊塗層取樣分析結果（測厚儀量測殘餘塗層厚度分布），動態調整噴槍距離（建議 160～275 mm）及入射角度，側板波浪曲面背側、門框陰影區與底架槽鋼夾角應以 30°～45° 偏角噴掃避免死角，焊道探傷前處理區段須控制壓力與入射角以防過度切削。每班次以粗糙度檢測規於側板平面段及底架接合面各抽測一點，若 Ra 值偏離目標區間應先檢查噴嘴磨耗量及氣源壓力。空壓機管路末端每班排放冷凝水三次（交接班各一次、夜班中段一次），機廠軌道側移動作業之電纜與照明須符合粉塵防爆門等級，集塵桶每班清運並確認防爆泄壓裝置未被遮蔽或鏽死。三班制連續生產期間旱季晝夜溫差大，應加強砂料含水率檢測，防止因冷凝水造成閥體短暫卡滯。

常見提問：火車車廂除漆時如何判斷噴嘴已過度磨耗？​ 當噴嘴內徑磨損量超過原廠規格 0.6 mm（如 8.0 mm 磨至 8.6 mm 以上），或衝擊動能明顯下降導致 Ra 值無法穩定達標，即應更換。

相關參考：[噴砂機壓力波動怎麼辦]、[高濕環境集塵桶堵塞處理]、[船舶打砂粗糙度異常整改]
