桃園蘆竹一帶重工修配廠承接挖掘機大臂、吊車鉸座與推土機刀板之翻新業務，每年六至九月午後相對濕度常維持在 80%–88%，戶外停放之工程機械舊塗層多為厚層環氧搭配聚氨酯面漆，須先以移動式工程機械除鏽除漆設備執行除漆除鏽，並達到焊道磁粉探傷（MT）前表面活化標準。近期現場頻繁反映「砂罐出砂忽快忽慢造成束流脈動」及「移動集塵單元濾筒短時間堵塞壓差異常飆升」，經實測確認當碳化鎢噴嘴由原廠 7.2 mm 磨耗至 8.75 mm 時，鋼砂加速行程縮短，衝擊動能由 13.4 J 降至 9.2 J，經舊塗層取樣分析後判定表面粗糙度 Ra 值無法穩定維持於工程機械重防蝕塗裝規範要求之 50–75 μm，致使後續環氧富鋅底漆錨固深度不足。
噴嘴材質兩難——沿海高濕耐磨與抗鹽霧蝕損之取捨
工程機械除鏽除漆設備在北部沿海高濕環境下面臨典型噴嘴選材矛盾。現場同步測試 304 不鏽鋼噴嘴與硼碳化物（碳化鎢）噴嘴：304 不鏽鋼耐鹽霧腐蝕表現較佳，但在連續噴砂衝擊下硬度不足，平均有效工時約 57 小時即出現內徑偏磨橢圓化；硼碳化物噴嘴耐磨性優異，單支可用 218 小時以上，惟停用期若未徹底吹乾並密封存放，噴嘴本體微孔隙處在高濕環境中生點蝕鏽痕，造成噴流場偏斜進一步加速偏心磨耗。經評估採行「季節分級替換對策」：梅雨季及颱風外圍影響期優先使用 304 不鏽鋼噴嘴並縮短每 40 工時口徑檢測頻率；乾季大量產時全面改用硼碳化物噴嘴，停用期噴塗防鏽油並置入除濕櫃（相對濕度≦45%），兼顧成本與效能。
高頻故障閉環排查

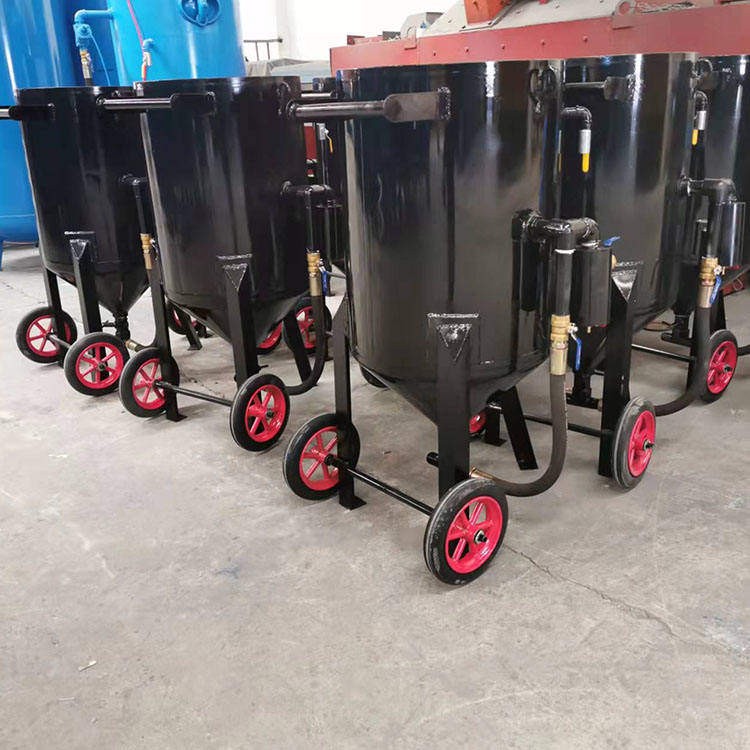

故障一：砂罐出砂流量不穩（忽快忽慢、束流脈動）
- 故障特徵：工作氣壓維持 6.2 bar，但遠端噴槍束流呈明顯脈動，吸砂軟管週期性出現短暫空氣段，持續 7–14 秒後自行恢復，反覆發生。
- 多維溯源：結構面查出砂閥錐形閥芯磨耗導致間隙偏大（標準間隙 0.15–0.25 mm，實測達 0.48 mm），引發虹吸效應波動；工況面確認作業時 Φ38 mm 吸砂軟管在小曲率半徑（＜160 mm）彎折形成砂橋；環境面因砂料露天堆放受潮團聚，流動性下降，尤其午後雷雨前後更明顯。
- 緊急處置：敲擊軟管破除砂橋並重新佈設走線避開銳角彎折，暫時恢復穩定出砂。
- 根治改造：更換磨耗砂閥錐形閥芯總成及對應閥座，砂罐錐部加裝氣動破拱器，砂料進料端設旋風分離除濕段並加裝磁棒吸附金屬碎屑。
- 預防保養：每週以內徑量規測量閥芯間隙並紀錄，砂料堆放區加防水苫布並每日翻砂，入罐前過 2 mm 篩網去除團塊，濕度偏高日每四小時手動觸發破拱震動 5 秒。
故障二：移動集塵器濾筒快速堵塞壓差異常攀升
- 故障特徵：連續作業約 20–28 分鐘後移動集塵單元入口壓差由 495 Pa 升至 1110 Pa，抽風量明顯衰減，操作人員反映視線不清。
- 多維溯源：結構面原裝濾筒為普通聚酯纖維未做拒水處理；工況面噴槍距工件過近（＜130 mm）產生過量微粉且混合舊漆樹脂微粒；環境面午後溫差導致濾筒表面微結露，粉塵與樹脂微粒黏附板結。
- 緊急處置：暫停作業執行脈衝反吹清灰兩個循環，壓差可暫時回落。
- 根治改造：更換為防水防油 PTFE 覆膜濾筒，過濾風速調至 0.79 m/min，設計運轉阻力維持 955 Pa，集塵桶加裝料位開關並改為快拆式密封法蘭。
- 預防保養：每班次作業前確認差壓讀值並記錄於巡檢表，梅雨季每日執行二次強制反吹，濾筒累計工時達 1900 小時或壓差異常持續偏高（＞1200 Pa 經反吹不降）即更換。
能耗調試與跨區環評合規對照
工程機械除鏽除漆設備配套之主馬達額定功率 18.5 kW，實測啟動湧浪電流 131 A，三相不平衡率 3.0%，待機功耗 1.21 kW。經調整變頻驅動器啟動斜坡由 2.5 秒延長至 5.8 秒，湧浪電流降至 98 A，降低對低壓配電盤之衝擊並減少接觸器燒蝕風險，同時將輕載待機時變頻驅動器輸出頻率降至 15 Hz 以節能。
環評合規部分，台灣 CNS 14165 及《勞工安全衛生設施規則》規定作業場所一般性粉塵濃度低於 8 mg/m³，且噴砂作業須設局部排氣裝置；大陸 GB 16297《大氣污染物綜合排放標準》二級標準要求周界粉塵濃度不得超過 10 mg/m³，集塵設備須符合 GB 15577 粉塵防爆規範加裝泄爆片。現場以移動濾筒集塵器搭配局部負壓罩及伸縮吸氣臂，實測作業區粉塵濃度降至 5.1 mg/m³，集塵器按規範加裝粉塵防爆門（泄爆片面積經計算符合最大爆炸壓力 0.1 MPa 條件），順利通過兩岸駐廠環安稽核與第三方驗證。
工程機械翻新作業之工藝控制與運維細節
移動式工程機械除鏽除漆設備作業時須依舊塗層取樣分析結果（測厚儀量測殘餘塗層厚度分布），動態調整噴槍距離（建議 200–300 mm）及行走速度，避免過噴損傷母材或 Ra 值超出規範。每班次以粗糙度檢測規於大臂內側及鉸座平面各抽測一點，若 Ra 偏離目標區間應先檢查噴嘴磨耗量及氣源壓力。空壓機管路末端每班排放冷凝水，戶外移動作業之電纜與照明須符合粉塵防爆門等級，集塵桶每班清運並確認防爆泄壓裝置未被遮蔽或鏽死。秋冬季東北季風挾帶砂塵時應加強砂料含水率檢測，防止因晝夜溫差冷凝造成閥體短暫結冰。
常見提問：工程機械除鏽噴砂時如何判斷噴嘴已過度磨耗？當噴嘴內徑磨損量超過原廠規格 0.8 mm（如 7.2 mm 磨至 8.0 mm 以上），或衝擊動能明顯下降導致 Ra 值無法穩定達標，即應更換。
相關參考：[噴砂機壓力波動怎麼辦]、[高濕環境集塵桶堵塞處理]、[船舶打砂粗糙度異常整改]
最後修訂：2025‑08‑22
